Ansauggitter Ø 100 mm, aus V4A Edelstahl, matt gebürstet, 1,5  mm stark mit
Rundlochungen Ø 3 mm, Lochfeld Ø 73mm, Wasserdurchlass  9,3 cm²

Ansauggitter flach für den Einsatz im Bereich des Hubbodens
47 7092 14
Ansauggitter gewölbt
47 7098 14
Ansauggitter gewölbt mit rückseitiger Gummidichtung
47 7099 14

Messwasser-Ansauggitter gewölbt Ø 200 mm, mit rückseitiger Gummidichtung
zur Vermeidung von Spalten durch Fugen, aus V4A Edelstahl, matt gebürstet,
2 mm stark mit Rundlochungen Ø 3 mm, 8 Befestigungsbohrungen,
Lochfeld Ø 160 mm, Wasserdurchlass 63,37 cm²,
haarsicher geprüft
47 7095 14

Ansauggitter 240 x 240 mm, aus V4A Edelstahl, matt gebürstet,
 2 mm stark mit Rundlochungen Ø 3 mm, 12 Befestigungsbohrungen
Lochfeld Ø 220 mm, Wasserdurchlass 100 cm²
Ansauggitter flach (o.Abb) für den Einsatz im Bereich des Hubbodens
47 7091 14
Ansauggitter gewölbt
47 7097 14
Ansauggitter gewölbt mit rückseitiger Gummidichtung
47 7096 14

Für Beckenwasserentnahmesysteme, deren Unterkante bis einschließlich 0,6 m
unter dem Beckenwasserspiegel ist dürfen Gitter mit maximal 3 mm Rundlochungen
verwendet werden, gemäß Merkblatt 60.03 der Deutschen Gesellschaft für das Bade-
wesen e.V., wenn folgende Bedingung erfüllt ist: max. Anströmgeschwindigkeit 0,3 m/s

Für Beckenwasserentnahmesysteme, deren Oberkante tiefer als 0,6 m unter dem
Beckenwasserspiegel ist dürfen Gitter mit maximal 8 mm Rundlochungen verwendet
werden,  gemäß Merkblatt 60.03 der Deutschen Gesellschaft für das Badewesen e.V.,
wenn folgende Bedingung erfüllt ist: max. Anströmgeschwindigkeit 0,2 m/s

Ansauggitter Lochfeld gewölbt, 240 x 240 mm
aus V4A Edelstahl, matt gebürstet, 3 mm stark mit
Rundlochungen Ø 8 mm, Lochfeld Ø 200,
Wasserdurchlass 109 cm²
29 2626 14

Ansauggitter Lochfeld gewölbt  200 mm
aus V4A Edelstahl, matt gebürstet, 2 mm stark mit
Rundlochungen Ø 8 mm, Lochfeld Ø 152 mm,
Wasserdurchlass 63,8 cm²
47 7019 14

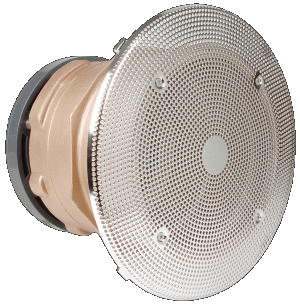

Ansauggehäuse für Wasserattraktionen aus Rotguss
kpl. mit Ansaugsieb V4A, haarsicher geprüft DIN EN 13451

DN 65 Anschlußgewinde G 2½“ mit Sieb Ø 200 mm,
Bohrungen 3 mm,
 91 6102 85

DN 80 PVC-Bundbuchse und Flansch mit Sieb Ø 350 mm,
Bohrungen 4 mm, Schlitz 8 mm,
91 6202 85

DN 100 PVC-Bundbuchse und Flansch mit Sieb Ø 485 mm,
Bohrungen 4 mm, Schlitz 8 mm,
91 6302 85

DN 150 PVC-Bundbuchse und Flansch mit Sieb Ø 485 mm,
Bohrungen 8 mm, Schlitz 8 mm,
91 6402 85

Einlaufgitter rund
aus V4A Edelstahl, matt gebürstet, 2 mm stark, mit Rundlochungen Ø 8 mm

Einlaufgitter 240 x 240 mm
aus V4A Edelstahl, matt gebürstet, 3 mm stark mit
 Rundlochungen Ø 8 mm, Lochfeld 195 x 195 mm,
Wasserdurchlass 162 cm²
47 7020 14

Einlaufgitter 240 x 120 mm
aus V4A Edelstahl, matt gebürstet,3 mm stark mit
Rundlochungen Ø  8 mm, Lochfeld 188 x 75 mm,
Wasserdurchlass 60 cm²
00 2627 14

Einlaufgitter mit Drahtgewebe
aus V4A Edelstahl, matt gebürstet, mit Drahtgewebe, Maschen 8 x 8 mm

Rohrspreizhalter
aus V4A Edelstahl, zur Befestigung von Gittern ohne
das Becken anzubohren. Die benötigten Gitter müssen
separat bestellt werden und gehören nicht zum Lieferumfang
des Rohrspreizhalters.
 Die Gitter werden dann mit  gesenkter Mittenbohrung geliefert.
